LED矩陣伸縮屏
LED矩陣伸縮
一、概述
伸縮、升降屏是一款基于機械臂運動的多媒體運動顯示設備，它的主要原理是通過電機驅動鋼架（屏幕）在升降機座上作往復運動。往復運動可以是上下升降運動，也可是多維伸縮旋轉等復合運動。
伸縮、升降運動與顯示內容可以是異步，也可以通過軟件程序控制實現機械運動與屏幕視頻、圖文內容同步。
伸縮、升降屏主要包含以下部件：升降基座，升降體（顯示屏架*N），電機、驅動器、減速機、齒輪齒條、軸承，電動伸縮缸，導電環，網環，控制器、遙控器，顯示屏等。外接：其它控制軟件及其它控制設備。二、LED矩陣伸縮屏工作原理
LED伸縮、升降屏由機座機架，電動伸縮缸、齒輪齒條、機電控制系統組成，由軟件程序控制電動缸、齒輪齒條帶動LED顯示屏單元做有規律的往復運動。

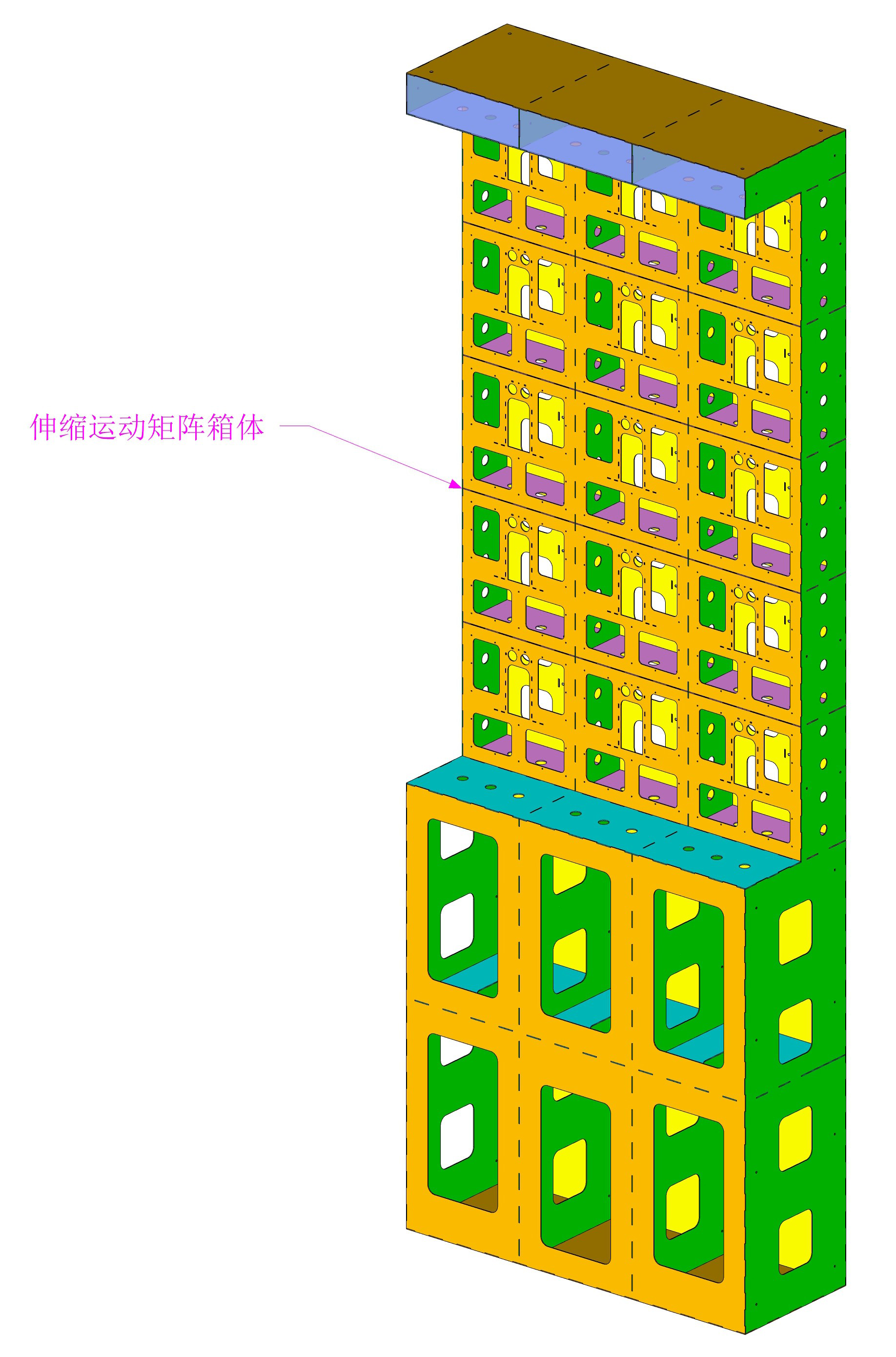

圖1：伸縮屏矩陣剖面圖、立面圖

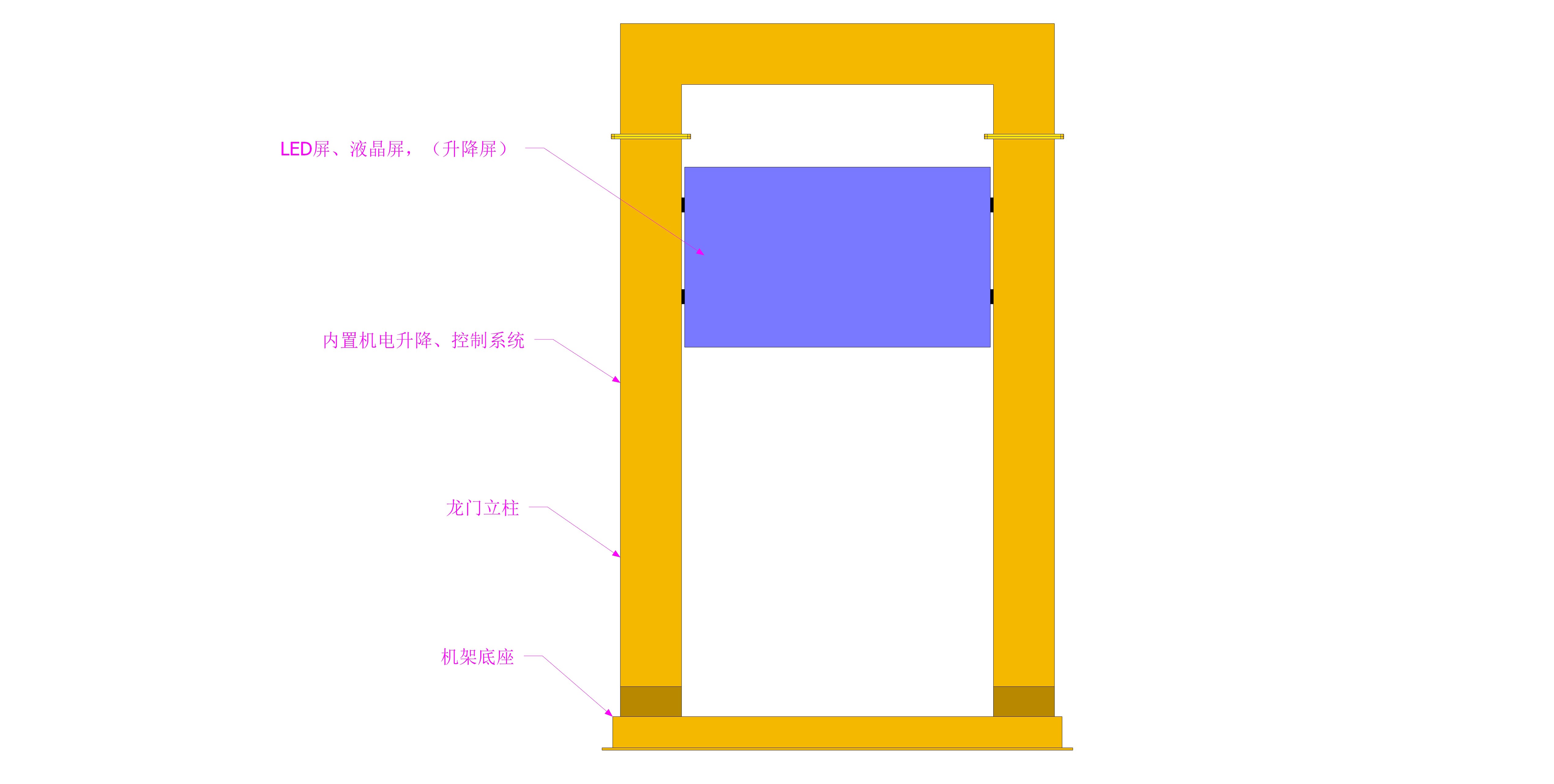

圖2：升降屏單元立面圖
三、產品結構示意圖
四、技術特點
LED伸縮、升降屏可分體也可以是整體制造，多個伸縮、升降單元聯動或單體獨立運動，可組成多個單元矩陣做多種形式的往復運動，設有上電回零程序，圖文視頻同步程序，遙控控制，手動開關，外部手機、平板及其它多媒體控制。
五、技術參數
|
伸縮、升降屏 |
名稱 |
參數 |
|
鈑金鋼架 |
Q235 |
|
|
安裝精度 |
0.01-1.00 |
|
|
步進、伺服電機+驅動 |
57-180法蘭選配，功率：200W-7500W |
|
|
電機重復定位精度 |
0.01-0.03 |
|
|
往復定位精度 |
0.01-0.1度 |
|
|
伸縮、升降精度 |
0.01-1.0 |
|
|
復合旋轉加電環、網環 |
碳刷、鍍銀、鍍金（按需定制） |
六、控制方式
1. 遙控器控制：優勢推薦
自定義遙控按鍵功能，控制屏幕按設置程序運動模式，停止，上電回零點。
2. 自動循環控制，其它有線控制
3. 手機控制。
4. 感應/AI控制（定制開發）
軟件功能
1. 支持多種內置程序
2. 支持背景異步或同步
3. 支持多角度機械臂運動
4. 支持遙控控制、手機控制、其它有線控制，
5. 支持第三方控制
